Thorlabs PM120D, PM122D, PM125D, PM400K1, PM400K4 光功率計套件

特性

·       包含了表頭、探頭和安裝器件

·       表頭兼容C系列探頭

·       大屏幕、易于讀取數據的數字或模擬顯示器

·       USB 2.0接口，用于通過光功率監控軟件由PC進行控制

·       可充電的電池

·       表頭上有3.5 mm插孔或SMA輸出(0 ~ 2 V)，用于監控信號

·       提供重新校準服務

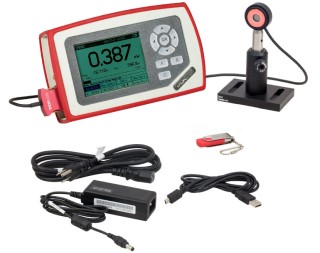

Thorlabs的功率計套件由一個表頭、一個C系列光電二極管或熱敏功率探頭以及一個接桿安裝組件構成。每個套件內的探頭都配有PM100D數字功率計或PM400觸屏式數字功率計表頭。套件的完整清單，請看下表。

二種表頭都有USB 2.0接口，用于通過光功率監控軟件由PC實現遠程控制。

PM100D數字表頭

PM100D數字功率計表頭具有一個菜單驅動的控制面板、4英寸背光顯示、存儲數據的SD卡插槽。測量屏幕上有用于標準功率和能量讀數的數字讀數、模擬針、隨時間變化的功率測量圖以及統計數據視圖。此外，PM100D表頭還有一個調諧模式，探測器不在可視范圍內時，它會提供音頻反饋以供使用。表頭兼容Thorlabs所有C系列用于功率或能量測量的探頭，包括熱釋電能量探頭，且還有一個預存軟件的USB閃存盤。更多信息，請看PM100D產品頁面。

PM400觸屏數字表頭

PM400觸屏數字功率表頭具有基于多點觸控技術的4.3英寸顯示屏。裝置前面的電容式按鈕可快速訪問設置光源波長或光譜，顯示用戶所選設定點功率變化的delta模式、歸零功能和裝置主菜單。 除了可以對波長或光譜預編程以校準測量之外，用戶也可以輸入并保存最多十二個衰減值或數據文件，以校正外部設備(比如，濾光片或分束鏡)對功率測量的影響。

通過14引腳的輔助輸入端口，可以連接濕度和溫度探頭，并訪問四個可編程的I/O端口，用于控制快門、互鎖裝置、激光警示燈以及其他常見的實驗室裝置(有關引腳描述，請看引腳圖標簽)。另外，2.5 mm的立體聲(3P)插孔可以安裝TSP-TH熱敏電阻溫度探頭。與PM100D一樣，該表頭兼容Thorlabs所有的C系列探頭。

其他功率計和探頭選項

這些套件中的功率計表頭和探頭也可以單獨購買。此外，Thorlabs提供無線功率計，可以手持操作，也可以通過藍牙或者USB遠程遙控；還提供USB小型功率計，用于通過軟件由PC控制操作。

PM120D/PM400K1套件包含Thorlabs的PM100D或PM400功率計表頭、S120C光電二極管功率探頭以及包括BA2底座、PH2接桿支架和TR2 Ø1/2英寸接桿的安裝組合。這是用于低功率可見光和近紅外激光(50nW~50mW)的通用套件。探頭有源區域周圍是一個熒光對準盤，可吸收400~640nm和800~1700nm的光。Thorlabs很多激光二極管和HeNe激光器都可以用這個功率計套件測量。

PM122D/PM400K4套件包含Thorlabs的PM100D或PM400功率計表頭、S122C光電二極管功率探頭和一套接桿安裝組件，包括BA2底座、PH2接桿架和TR2 Ø1/2英寸接桿。該套件組合非常適合遠紅光到近紅外波段(700 - 1800 nm)測量。探頭的有源區域周圍有一個熒光對準盤，可吸收400 - 640 nm和800 - 1700 nm的光線。

PM125D套件包含Thorlabs的PM100D、S425C光電二極管探頭和一套接桿安裝組件，包括BA2底座、PH2接桿架和TR2 Ø1/2英寸接桿。該組合非常適合需要在高功率激光(最高10 W)或較大波長(最大為20 µm)的測量。S425C探頭響應時間非常快，僅有0.6 s。
